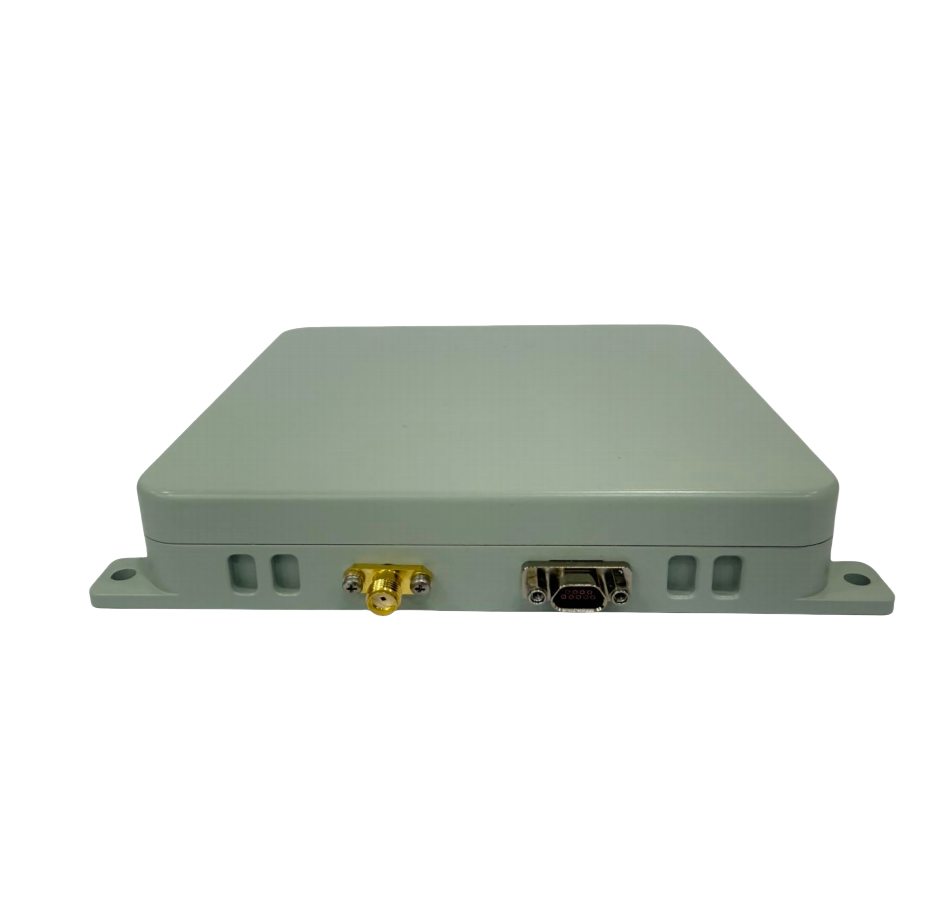

Product Model: TX-009Pro-8CH-BD-WG-DT
This product is a compact integrated satellite navigation anti-jamming system designed to meet the demands of civilian drones and industrial users. It supports Beidou-3 RNSS B1/B3 dual‑frequency signal reception and provides B1/B3 wide‑band anti‑jamming capability, capable of suppressing up to 3 interference sources simultaneously.
Integrating an antenna array, anti‑jamming module, and satellite navigation receiver, it serves reliable navigation applications such as drones and unmanned ground vehicles. The terminal protects user equipment from various unintentional interferences and malicious attacks, significantly enhancing the security of Positioning, Navigation, and Timing (PNT) information.
Anti‑Jamming Performance
Single‑direction jamming suppression: ≥ 105 dBc
Three‑direction jamming suppression: ≥ 95 dBc
Jamming Types Resisted
Band‑limited Gaussian white noise
Spread‑spectrum matched‑spectrum jamming
Pulse jamming
Swept‑frequency jamming
Hybrid jamming
Anti‑Jamming Coverage
Azimuth: 0 – 360°
Elevation: ‑90° to +90°
Physical Specifications
Dimensions: 150 mm × 130 mm × 26.5 mm
Power Consumption: ≤ 17 W (at room temperature)
Weight: ≤ 500 g
RF Output Specifications
Output Signal Frequencies: 1575.42 MHz and 1268.52 MHz
In‑band Output Power: ‑65 ± 1 dBm
Output Impedance: 50 Ω
